變壓器減震降噪的傳播途徑分析

一、變壓器噪聲的原因。

互感器的噪聲是由于線圈的磁致伸縮變形和線圈電磁力引起的，在交變磁場的作用下，硅鋼片產生了微小的磁致伸縮，使鐵心隨著勵磁頻率的變化做周期性的振動；此外，線圈中通過電流形成的電磁力也會引起繞組的振動。所以變壓器在正常工作時，振動便會產生噪聲。

二、低頻噪聲的聲學特性。

頻率低于500Hz的低頻噪聲與高頻噪聲不一樣，高頻噪聲隨距離越遠或遇到障礙，就能迅速衰減；而低頻噪聲則緩慢地下降，聲波時間較長，容易通過障礙。黃龍配電所內的變壓器噪聲呈現低頻特性。

三、低頻噪聲的傳播途徑分析。

利用聲源所產生的聲波在介質中傳播的特性，來自于變壓器的房屋低頻結構可能是噪聲傳播的途徑。

(1)根據聲源產生的聲波在介質中傳播的特點，來自于變壓器的低頻結構噪聲傳播途徑可以是：變壓器振動噪聲經空氣傳到配電網墻面、頂面，被墻體吸收后，沿住宅墻體傳播至該建筑物一至三層住戶家中墻面的低頻率結構噪聲傳播途徑。

(2)變壓器振動由變壓器基座傳至建筑物基部，并將電纜橋架安放于變壓器箱內，開關柜上方，經連接槽鋼傳至頂面，再沿配電所墻面結構傳到一至三層住戶家中墻面，再由開關柜體上方的電纜橋架傳至一至三層住戶家中墻面。

(3)配電所的低頻噪聲經通風管道傳播，再經樓層通風管道設備傳播到居民家中。

變壓器及低壓配電柜東面、南面土建挖溝(寬1m×22m長)，從變壓器及箱體北部、西部敷設電纜溝，填充細沙作為減振緩沖，地溝表面覆蓋水泥蓋板，以緩解變壓器振動向墻體傳播。

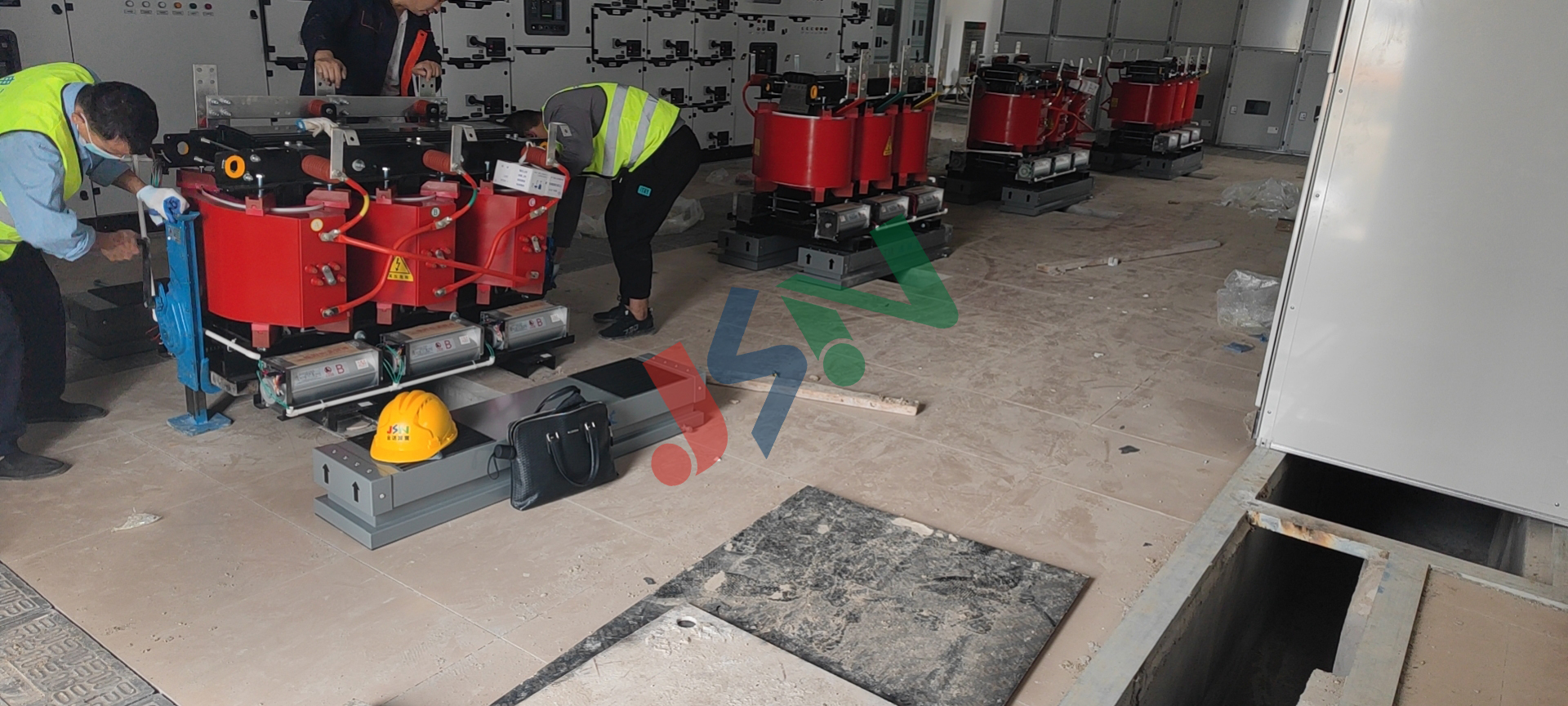

    在變壓器基座上安裝減振器，將變壓器與配電箱的連接銅排改成軟連接，使其工作時不產生固體振動。在建筑物的基礎上設置有變壓器基座，挖溝不能將建筑物基礎與墻體完全斷開，因而不能完全隔離變壓器振動對建筑物墻體的影響；變壓器底座安裝減振器、變壓器與配電柜聯接銅排等軟聯接方式，減振器和軟接線可徹底隔離變壓器基座與建筑物基礎的振動，從而將振動傳遞到墻體。經過對兩個方案的減振效果進行分析，認為方案2將獲得更加明顯的降噪效果。
